1/2 "Super Flexible RF Jumper Cable N-Male til N-Male 1meter

1/2 "Super Flexible RF Jumper Cable N-Male til N-Male 1meter

Ⅰ . spesifikasjon

1. Produktnavn: 1/2 "Super Flexible RF Jumper Cable

2. Modellnummer: NM / NM-1/2 "S-LM (LM: lengdemåler)

3. Tilkoblingstype: N-Mann til N-Mann

4. Overensstemmelsesstandarder: IEC60169, VG95250, EN122190, GJB681-89, GJB360A-96

5. Hovedparameter:

5.1 RF koaksialkontakt:

5.1.1 Material og Plating

Innvendig leder: messing, belagt med sølv, Plating tykkelse: ≥0,003mm

Isolasjon dielektrisk: PTFE

Ytre dirigent: messing, belagt med ternær legering, Plating tykkelse≥0.002mm

5.1.2 Elektrisk og mekanisk funksjon

Egenskaper impedans: 50Ω

Frekvensområde: DC-3GHz

Dielektrisk styrke: ≥2500V

Kontaktmotstand: Inderleder <1.0mω, ytre="" leder=""><>

Isolasjonsmotstand: ≥5000MΩ (500V DC)

VSWR: ≤1,15 (DC-3GHz)

PIM (im3): ≤-160dBc @ 2x43dBm

Koblings holdbarhet: ≥500 sykluser

5.2 RF koaksialkabel: 1/2 "Super Fleksibel RF-kabel

5.2.1 Materiale

Innvendig dirigent: Aluminiumtråd dekket med kobber (φ3.60mm)

Isolasjon dielektrisk: polyetylenskum (φ8,90mm)

Ytre leder: bølgepapirrør (φ12.20mm)

Kabeljakke: PE (φ13.60mm)

5.2.2 Funksjon

Egenskaper impedans: 50Ω

Standard kondensator: 80pF / m

Overføringshastighet: 83%

Min. enkel bøyningsradius: 50mm

Strekkstyrke: 700N

Isolasjonsmotstand: ≥5000MΩ

Skjermdemping: ≥120dB

VSWR: ≤1,15 (0,01-3GHz)

5.3 Jumperkabel

5.3.1 Kabelkomponentstørrelse :

Total lengde på kabelsamlinger:

1000mm ± 10

2000mm ± 20

3000mm ± 25

5000mm ± 40

5.3.2 Elektrisk funksjon

Frekvensbånd: 800-2700MHz

Egenskaper Impedans: 50Ω ± 2

Driftsspenning: 1500V

VSWR: ≤1.11 (0,8-2,2GHz), ≤1,18 (2,2-2,7GHz)

Isolasjonsspenning: ≥2500V

Isolasjonsmotstand: ≥5000MΩ (500V DC)

PIM3: ≤-155dBc @ 2x20W

Innsettingstap:

Mekanisk sjokktestmetode: MIL-STD-202, Metode 213, Testtilstand I

Fuktmotstandstestmetode: MIL-STD-202F, Metode 106F

Termisk sjokktest Metode: MIL-STD-202F, Metode 107G, Testtilstand A-1

5.3.3 . Miljøfunksjon

Vanntett: IP68

Driftstemperaturområde: -40 ° C til + 85 ° C

Oppbevaringstemperaturområde: -70 ° C til + 85 ° C

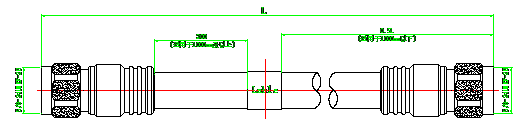

Produktfremvisning og skissering:

CenRF-sertifikater:

Applikasjonsscener:
