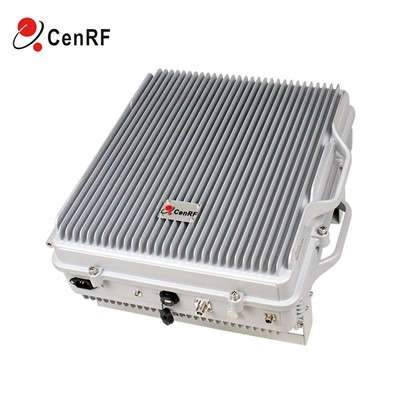

20W High Power LTE1800 MCPA Inline Booster

Systemfordeler

CenRF FDD-LTE1800 MCPA Inline Booster brukes i kombinasjoner med basestasjoner eller repeaters for å forsterke og distribuere opplinksignaler og downlink-signaler i bygninger. Det forbedrer signalene i skyggeområdene effektivt i byområder med høye priser som hotell, kontorer, kjøpesentre, leilighetskomplekser og kjellerere.

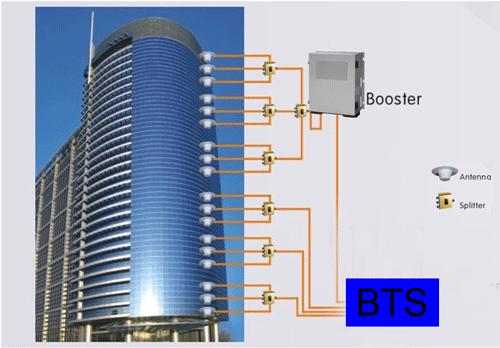

Se applikasjonsdiagrammet i figuren, Booster tar signalkildeinngang fra materkabel via kobler eller splitters, forsterker og distribuerer signalet til dekningsantennesystemene.

CenRF FDD-LTE1800 MCPA Inline Booster er modulbasert, brukerne kan distribuere diversifisert RF-utgangshastighet og strømforsyningsalternativer for ulike prosjekter, som gir en billig og høy kapasitet på optimalisering av mobilkommunikasjonsnettverk.


Applikasjoner:

图片 62.jpg

Produktfunksjoner:

● Støtte Muti-Carriers, Ideell for Muti-operatører In-building løsning.

● Bruk av bredbånds høy linearitet og lav intermodulasjonsforsterker, for å sikre sterk signalinngang av lineær utgang.

● Meget lav systemstøy kan kobles til flere inlineforsterkere parallelt.

● Digital intelligent automatisk synkronisering med donor BTS.

● Integrert WCDMA (UMTS2100) modem med OMT-programvare. Støtte valgfritt OMC fjernstyringssystem (NMS).

● IP65 Aluminium støpehus designet for alle typer tøffe utendørs- og innemiljøer.

● Valgfritt reservebatteri og flere strømtilførselsvalg (AC / DC / Solar Power).

● Høyeste standard industristandarder anvendt, med MTBF over 60.000 timer.

Strømforsyning og mekaniske spesifikasjoner

Strømforsyning	AC: 220V ± 60V, 45 ~ 55Hz
Dimensjon og vekt	395 * 460 * 185mm, ≤20kg
Maks. Strømforbruk	≤150W
Driftstemperatur	-25 til + 55 ° C
Driftsfugtighet	≤95%
Miljøklasse	IP65
RF-kontakt	N-Kvinne, 50ohm
MTBF	≥50000 timer
Skjermgrensesnitt	Lokal skjerm: RS232, Fjernmonitor: 485
Produktnummer	CRF-MCPA2100-B043	WCDMA (UMTS2100) MCPA Booster 20W

Elektroniske spesifikasjoner

Punkt	spesifikasjon
	Downlink	Uplink
Frekvensområde	2110 - 2170MHz	1920 - 1980MHz
Utgangseffekt (maks.)	43 ± 2dBm	-10 ± 2dBm
Gain (maks.)	45 ± 3dB	42 ± 3dB
NF	-	≤5dB i min. gevinst
Maks inngang uten skade	10 dBm	-10dBm
Få justerbar rekkevidde / trinn	≥20dB / 1dB
Få justerbar feil	Oppnåelig justerbart område er 0 ~ 20dB, feil <> ≥21dB, feil <>
ALC	Når du legger til ≤10dB ved maks. utgangsnivå, utgangsvariasjon ≤ ± 2dB, Når du legger til> 10dB, utgangsvariasjon ≤ ± 2dB eller være av.
Ripple in Band	≤2dB / 3.84MHz, ≤4dB i båndbredde
VSWR	≤1.5
Tidsforsinkelse	≤1.5μs
Spurious Emisjon	Oppfyller 3GPP TS 25.106 og 3GPP TS 25.143
Spectrum Emissions Mask	Oppfyller 3GPP TS 25.106 og 3GPP TS 25.143
Input Inter-modulering	Oppfyller 3GPP TS 25.106 og 3GPP TS 25.143
ACRR	Oppfyller 3GPP TS 25.106 og 3GPP TS 25.143
Ut av Band Gain	Oppfyller 3GPP TS 25.106 og 3GPP TS 25.143
Frekvensstabilitet	≤0.01ppm
pCDE	≤ -35 dB
EVM	≤12.5%

Hvis du er interessert i vår 20w høy effekt lte1800 mcpa inline booster, vær så snill å kjøpe kvalitetsprodukter fra fabrikken vår. Som en av de beste produsentene og leverandørene, vil vi tilby deg god ettersalgsservice og rask levering.
